汽车电子PCB逆向工程：解析国产化替代难题的系统化路径

汽车电子国产化面临的技术挑战

随着汽车电子化程度的持续深化，动力控制单元、智能驾驶模块、车载娱乐系统等重要部件对PCB电路板的可靠性提出了极高要求。然而，国内汽车电子供应链长期面临三重困境：其一，早期进口车载设备因原厂停产导致维修用备件无法获取，设备故障后面临整体报废的经济损失；其二，国外高精度多层板设计技术封锁，使得自主研发需耗费大量时间成本进行反复试错；其三，依赖单一海外供应商的关键元器件存在供应链中断风险，制约了整车制造的交付周期。

针对这些行业痛点，电子硬件逆向工程技术提供了一条兼具技术可行性与经济效益的解决路径。通过对现有成熟产品的电路结构进行完整解析，企业能够在保持性能指标的前提下，实现重要部件的技术消化与自主可控，为汽车电子国产化替代奠定基础。

多层板逆向解析的技术实现路径

汽车电子PCB通常采用8-16层的高密度互连结构，内部包含大量盲埋孔设计以实现紧凑布局与高速信号传输。传统人工测绘方法难以准确还原内层走线关系，而专业的逆向工程服务则通过机械分层与X光透明可见相结合的方式，实现复杂电路结构的精确复现。

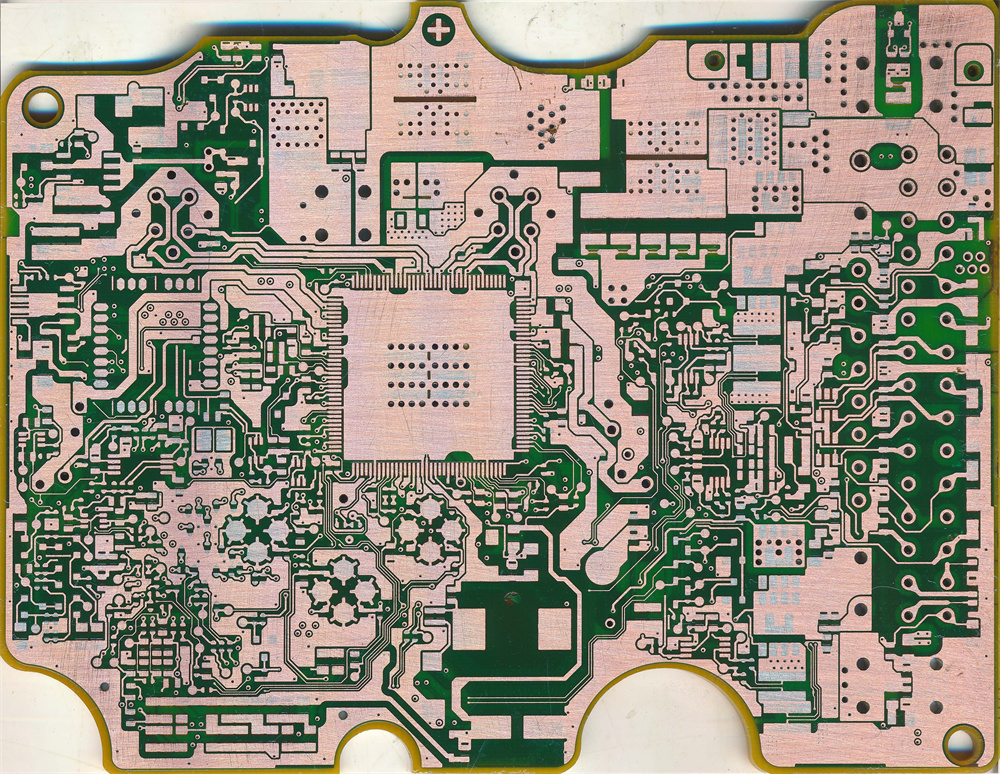

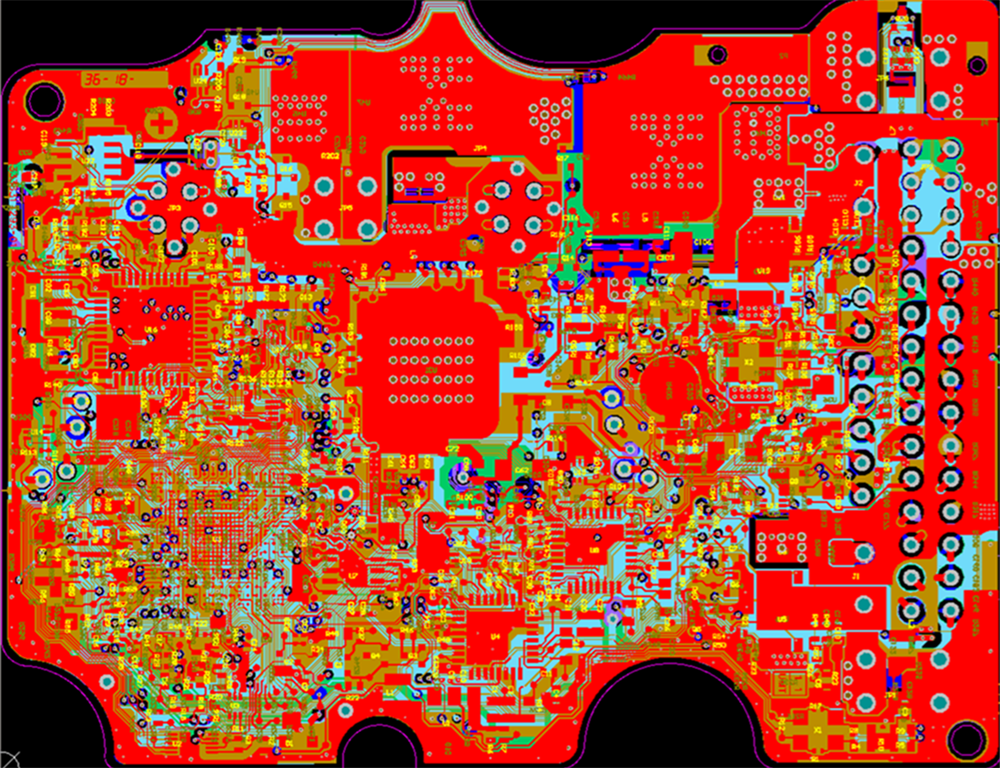

深圳健翔升科技有限公司深耕PCB逆向研发领域二十五年，其技术团队可完成2-32层多层板的完整解析。具体工艺流程包括：首先使用0.01mm级精度测量设备提取表层走线与焊盘坐标；随后通过化学刻蚀工艺逐层剥离电路板，并使用专业成像设备记录每层铜箔分布；针对盲埋孔等不可见连接，借助X光机进行三维定位；之后将所有层面数据整合为可编辑的设计文件。

这种系统化解析方法相比正向研发可缩短50%-70%的开发周期，帮助汽车电子企业快速掌握现有技术方案，并在此基础上进行性能优化或成本改进。

特殊材料电路板的逆向技术要点

车载功率模块常采用铝基板以增强散热能力，柔性FPC则广泛应用于车内线束连接。这两类特殊基板在逆向过程中需特别关注材料特性的保持：铝基板在受热后易发生翘曲变形，影响测量精度；柔性电路在物理接触下容易撕裂损坏。

针对此类技术难点，健翔升采用定制工装与低温拆解工艺，确保逆向过程中材质特性不发生改变。对于铝基板，通过激光扫描技术实现非接触式数据采集，1:1复刻散热敷铜面积以保障大功率元器件的热管理性能；对于柔性电路，则使用特制夹具固定样板，避免人为应力导致的结构损伤。这些专项工艺保证了逆向产品与原件在物理性能与电气特性上的高度一致。

加密芯片解析与控制程序提取

汽车电子系统的重要逻辑往往存储在加密的单片机或专属控制芯片中，这些芯片通过熔丝位或安全区设置阻止程序读取。若无法获取控制程序，即使完成PCB复制也无法实现功能复现。

健翔升组建了超过40个专项实验室，配备针对ATMEL、MOTOROLA、PIC、CYPRESS等品牌的专业芯片开片机与电子探针设备。技术团队拥有100多种特色解析方案，覆盖超过30多类IC类型。对于解析失败的项目承诺全额退款，将客户研发风险降至较低水平。成功提取的程序可导出为二进制或十六进制代码，供工程师进行功能分析或二次开发。

从逆向到优化的闭环服务能力

完成电路复原只是第一步，汽车电子产品在技术迭代中还需应对元器件停产、性能指标提升、成本优化等实际需求。基于逆向解析生成的原理图与BOM清单，企业可进行针对性的设计改进。

健翔升提供从PCB Layout到样机制作的完整服务链条。工程师可使用Cadence等专业工具进行信号完整性仿真，通过调整布线策略改善电磁兼容性或降低串扰；针对停产元器件提供替代方案建议，并更新相应的封装设计。在生产环节，企业配备SMT贴片产线与测试架，执行AOI自动光学检测、100%低阻测试、测试架测试三重检测标准，确保交付产品达到零缺陷要求。这种从技术解析到制造交付的闭环能力，使客户能够以数字化制造平台实现12小时极速出货。

典型应用场景与价值实现

在某工业自动化企业的国产化项目中，技术团队针对一款12层国外定制控制主板，在两周内完成了PCB还原与加密芯片解析，帮助客户实现重要部件自主可控，采购支出降低超过60%。在医疗器械领域，通过对8层高精密医疗板的逆向解析，修正了原设计中的信号干扰问题，提升了检测信号的准确度。

对于通讯设备研发企业，精细还原采用高频材料和盲埋孔结构的射频板技术文档，帮助客户掌握行业技术趋势，为差异化产品设计提供了数据支撑。这些案例证明，逆向工程技术不只适用于汽车电子领域，在工业控制、医疗设备、通信系统等对可靠性有较高要求的场景中同样具有推广价值。

技术合规性与服务保障体系

值得强调的是，电子硬件逆向工程应严格遵守知识产权相关法律法规，只用于合法的技术研究、维修替换或二次开发场景。健翔升在服务过程中要求客户提供产品合法来源证明，并签署技术保密协议，确保解析结果只用于客户内部研发或授权制造。

企业设立的百人规模高级工程师团队与完善的实验室配置，构成了技术服务的质量保障基础。从1分钟快速报价到项目全程透明化管理，客户可实时掌握逆向进度与技术文档交付时间。累计服务超60万家电子企业的经验积累，使团队能够准确识别不同行业应用场景的特殊需求，提供定制化的技术解决方案。

结语

汽车电子PCB逆向工程通过系统化的技术手段，为国产化替代提供了可行路径。从多层板结构解析到加密芯片程序提取，从特殊材料工艺攻关到设计优化与批量制造，完整的服务链条帮助企业缩短研发周期、降低技术风险、提升供应链安全性。随着汽车智能化趋势的加速演进，掌握重要电子部件的自主设计与制造能力，将成为整车企业与零部件供应商构建竞争优势的关键要素。
